概述：

RX8111CE是一個集成了32.768khz晶體振蕩器的低電壓(1.1V~5.5V)低功耗(0.1uA)小尺寸(3225)I2C接口10引腳實時時鐘模塊。 可用來替換愛普生RX8130CE實時時鐘芯片。兩者都屬于新型小尺寸RTC模塊，具有內置的頻率調整后的32.768 kHz晶振單元和自動電池切換功能。但是，RX8111C這個新模塊還配備了時間戳功能，用于記錄和存儲時間信息。例如，該功能可用于記錄系統軟件更新，電池更換和系統警報的時間。即使將電源切換到備用電池，也會存儲時間戳，從而提高了系統的耐用性。新模塊消耗100nA的電流，比此前的RX8130CE時鐘模塊提高了67％。電流消耗的顯著減少使得可以使用更小，更便宜的二次電池或電容器。此外，愛普生還通過提供SPI-Bus接口和I接口擴展了接口選項。2個C-Bus * 2接口。

RX8111CE實時時鐘模塊除了提供日歷（年、月、日、時、分、秒），還提供從1/1024秒到年的時間戳、報警、喚醒定時器、時間更新中斷和32.768kHz輸出等其他功能。時間戳函數多可記錄8個事件。使用備用電池充電控制功能和接口電源輸入引腳，RX811CE可支持各種電源電路。上面提到的所有功能都是在一個和緊湊的3.2 x 2.5mm陶瓷封裝，可用于各種需要小占用面積的應用。

規格書下載

愛普生官方提供的規格書下載連接 RX8111CE實時時鐘模塊選型手冊（1.94Mb）

標準型號與產品編碼

RX8111CE A X1B000421000115 00
RX8111CE B X1B000421000215 00

特點：

• •內置頻率調節32.768kHz晶體單元
• •接口類型：I2C（較高400 kHz）
• •備用低電流消耗：100毫安/3.0伏（典型值）。
• •寬工作電壓范圍：1.6 V至5.5 V
• •寬時間保持器電壓范圍：1.1 V至5.5 V
• •自動電源切換功能：自動切換至備用電源
• 通過監測VDD電壓。
• •時間戳功能：8倍時間戳，1/256秒，可選擇多個觸發器。
• •時間戳存儲器可用作用戶存儲器；512位，64字×8位
• •警報中斷：日、日、時、分、秒
• •各種功能包括完整日歷、秒警報、喚醒定時器和32.768 kHz輸出
• •自我監控功能：電壓檢測、晶體振蕩停止等。

RX8111C實物圖

ss

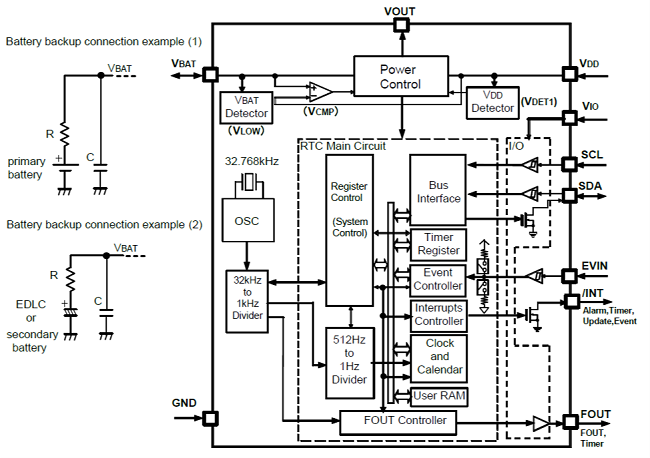

RX8111C內部結構圖
