窄帶無線通信對晶振的要求很高，必須選用高精度的溫度補償晶振(TCXO)。例如，一個工作在81MHz、通信速率為0.1kbps、調制頻偏為1kHz的系統，就需要非常穩定的時鐘源。

通常，晶振倍頻到載波信號后產生的頻偏要低于調制頻偏的50%。對于1kHz的調制頻偏，所允許的頻率誤差不能大于±500Hz，單邊就是250Hz，因此要求晶振的精度要小于±3ppm（250Hz/81MHz≈3.086ppm）。此外，晶振的相位噪聲也是關鍵指標，越低越好。考慮到晶振頻率精度會隨工作時間增加而變差，最終選擇了愛普生TG-5006CE系列的16.369MHz（2ppm）晶振作為無線芯片的時鐘參考源，訂購PN碼：X1G0042010008。

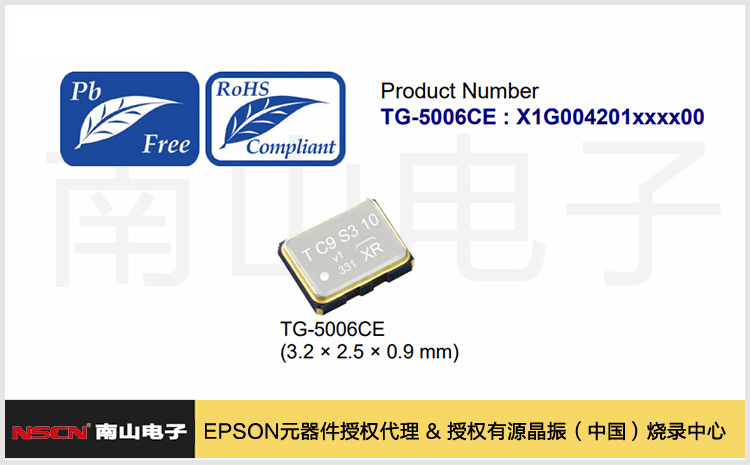

TG-5006CE是精工愛普生推出的溫度補償晶體振蕩器（TCXO）。它的頻率范圍為13~20MHz及26~40MHz，支持1.8V至3.3V的寬電壓供電，工作溫度范圍在-30°C至+85°C之間。在功耗方面，13~26MHz頻率下最大為1.5mA。該系列初始頻偏為±2.0×10??，而頻率溫度特性是衡量其性能的重要指標，TG-5006CE系列在高精度（GPS）條件下最大僅為0.5×10??，標準條件下最大為2.0×10??。

TG-5006CE廣泛應用于GPS、RF以及CDMA、WCDMA、LTE等無線通信設備。在使用時，需注意晶振的供電電壓范圍，并為電源引腳加濾波電容，同時要確認其輸出電平類型是否滿足芯片輸入要求。還有TCXO不需要外加負載電容，否則可能影響正常工作，當電路板焊接完成后需用頻譜分析儀測試晶振的輸出精度，輸出精度一定要滿足無線通信系統對頻率誤差的容限要求。

小批量試產時隨機抽測10個板子的TCXO頻率，均能達到±1ppm的精度要求。同時，81MHz載波信號的相位噪聲也滿足芯片數據手冊的要求，證明了TG-5006CE的可靠性。
