 RX8111CE實時時鐘模塊共有10個引腳，以下對十個引腳進行說明：
1腳為電源引腳V_DD。它可以輸入不同于V IO的電壓；
第2引腳V_out,是內部電壓輸出引腳。務必連接1.0 µF的電容器；
第3引腳V_BAT是連接備用電池的電源引腳。在備用電壓范圍內，從此引腳提供給IC;
第4引腳FOUT是個輸出量腳，輸出CMOS波形32.768kHz等時鐘頻率（頻率選擇：32.768 kHz / 1024 Hz / 1 Hz）
第5腳和6腳是兩個輸入腳，前者SCL是串行時鐘輸入引腳，后者EVIN腳是外部事件輸入引腳（上拉/下拉和極性可通過軟件選擇）
第7腳SDA腳是數據輸入輸出引腳。
第8腳是V_IO是接口電源引腳。輸入以提供與主機相同的電壓；
9腳GND是接地腳;
10腳/INT是通過警報和計時器事件輸出中斷（N溝道漏極開路）

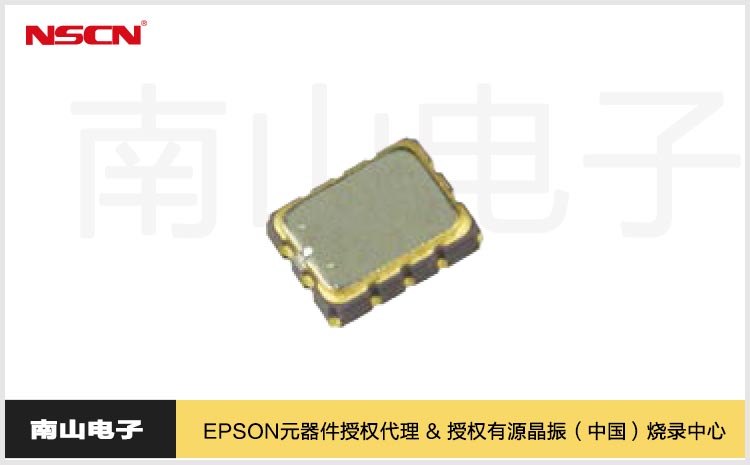

下圖是RX8111CE十個引腳的位置以及外部尺寸說明。由下圖可以看錯RX8111CE實時時鐘模塊外部尺寸只有3.2*2.5mm，豐富的功能集成在一個3225陶瓷封裝內，電源電壓可以低至1.1V，待機電路僅0.1µA，是相同封裝RX8130CE（0.3µA）的三分之一。
