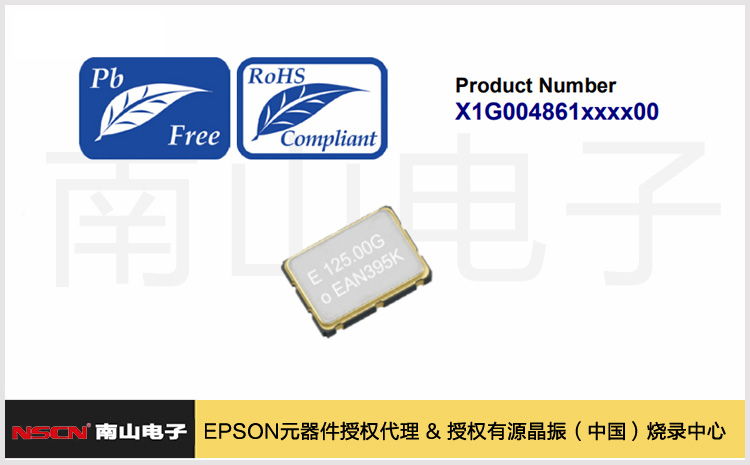

壓控晶體振蕩器（VCXO），也就是我們常說的壓控晶振，是一種可以通過外部電壓來控制輸出頻率的有源晶振——簡單來說，就是在可變電容上加一個控制電壓，就能調整它的頻率。今天給大家介紹的是愛普生（EPSON）推出的一款壓控晶體振蕩器（VCXO）：VG7050CDN。作為EPSON/愛普生晶振官網推薦代理商，江蘇南山電子備有現貨并提供樣品零售。銷售價格請與江蘇南山電子官網在線客服咨詢。如需技術支持，請向南山電子技術部尋求選型支持。

愛普生的壓控晶振主要分三類：通用型VCXO、可編程壓控晶振，還有SAW型的VCSO。而VG7050CDN就屬于常用的通用型。這款VCXO的頻率精度非常高，頻率可調范圍也寬，封裝尺寸是7.0×5.0×1.6mm，輸出方式為CMOS，而且還帶了OE（輸出使能）功能，能適應各種不同的應用場景，應用于通信設備、移動電話、尋呼機， GPS定位系統等等多種電子系統。

VG7050CDN壓控晶體振蕩器（VCXO）的輸出頻率范圍85MHz到170MHz，頻率穩定度（頻率容差）最大±50×10??，而最小絕對牽引范圍（頻率控制范圍-頻率容差）為±50×10???？梢钥闯觯琕G7050CDN在輸出精度和頻率穩定性方面確實出色。值得一提的是，VG7050CDN啟動非?？欤_機時間不超過10ms。電壓上升和下降時間均為2ns，響應速度快，所以開關損耗也低，很適合用在高速電路設計中。電源電壓典型值3.3V±0.165V，最大電流消耗30mA，功耗很低，滿足工業上對環保的要求。

VG7050CDN壓控晶振的主要特性包括：

• 頻率范圍：85MHz至170MHz
• 電源電壓典型值：3.3V±0.165V
• 最小絕對牽引范圍：±50×10??
• 存儲溫度范圍：-55℃至+125℃
• 工作溫度：-40°C至+85°C或-40°C至+105°C
• 外形尺寸：7.0×5.0×1.6mm
• 輸出類型：CMOS
• 功能：輸出使能（OE）

主要應用場景：

• 通信設備
• 移動電話
• 尋呼機
• 全球定位系統（GPS）

VG7050CDN命名規則：

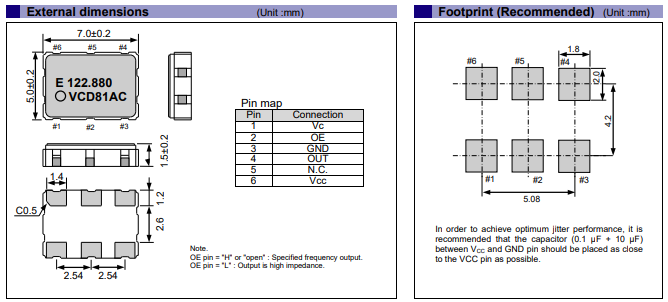

VG7050CDN尺寸和焊腳信息：
